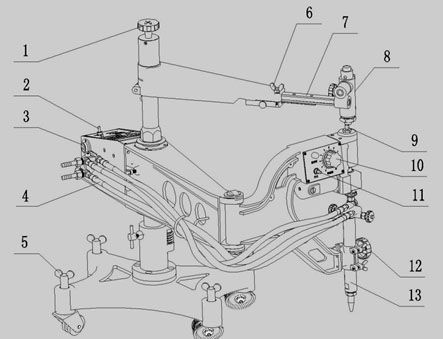

1.形臂升降手輪：松開形臂栓緊螺絲，調節該手輪可使形臂總成總升總降。

7.橫移桿：在橫移桿的斷面上設有標尺，可參照刻度對模板進行水平調節。

2.電源開關

3.電源插座

8.樣板架：用于固定樣板，還可以垂直調節板的上下高度。

4.輸送氣體的軟管：安裝在分配器與割炬之間，共四根。分為預熱氧、切割氧、燃?xì)夂蛪毫﹂_(kāi)關供氣。

9.磁性頭

10.調速旋紐：沿“10”方向旋轉該鈕可使裝置移動加快。

5.底腳螺絲：在鋼板上調節機器水平

11.方向調節開關：改變機器磁性頭的旋轉方向。

6.形臂橫移桿鎖定螺絲：當模板的位置選定后,通過鎖定螺絲將橫移桿鎖定在形臂內。

12．割炬升降手輪

13．割炬

1.重量（主體部件）

：61.5 kg

2.裝置尺寸

：1190×335×870mm

3.調速控制

：可控硅控制

4.電源

：220V 50HZ

5.切割速度

: 50～750/mm/min

6.切割厚度

: 5～100mm

7.切割圓直徑

: ø20～ø600mm

8.切割直線長度

：1200mm

9.切割長方形尺寸

：400mm×900mm, 450mm×750mm

10.電機

: 55/ZYT DC110V24W 轉速3600r/min

1.主機

1臺

2.割炬氣路總成

1套

3.割嘴

3只(乙炔)

4.電源線

1條

5.說明書,合格證

各1份

6.進氣接頭

1套

標準附件

1.割圓裝置

1套

2.平衡錘

1套

3.圓盤樣板

1個
