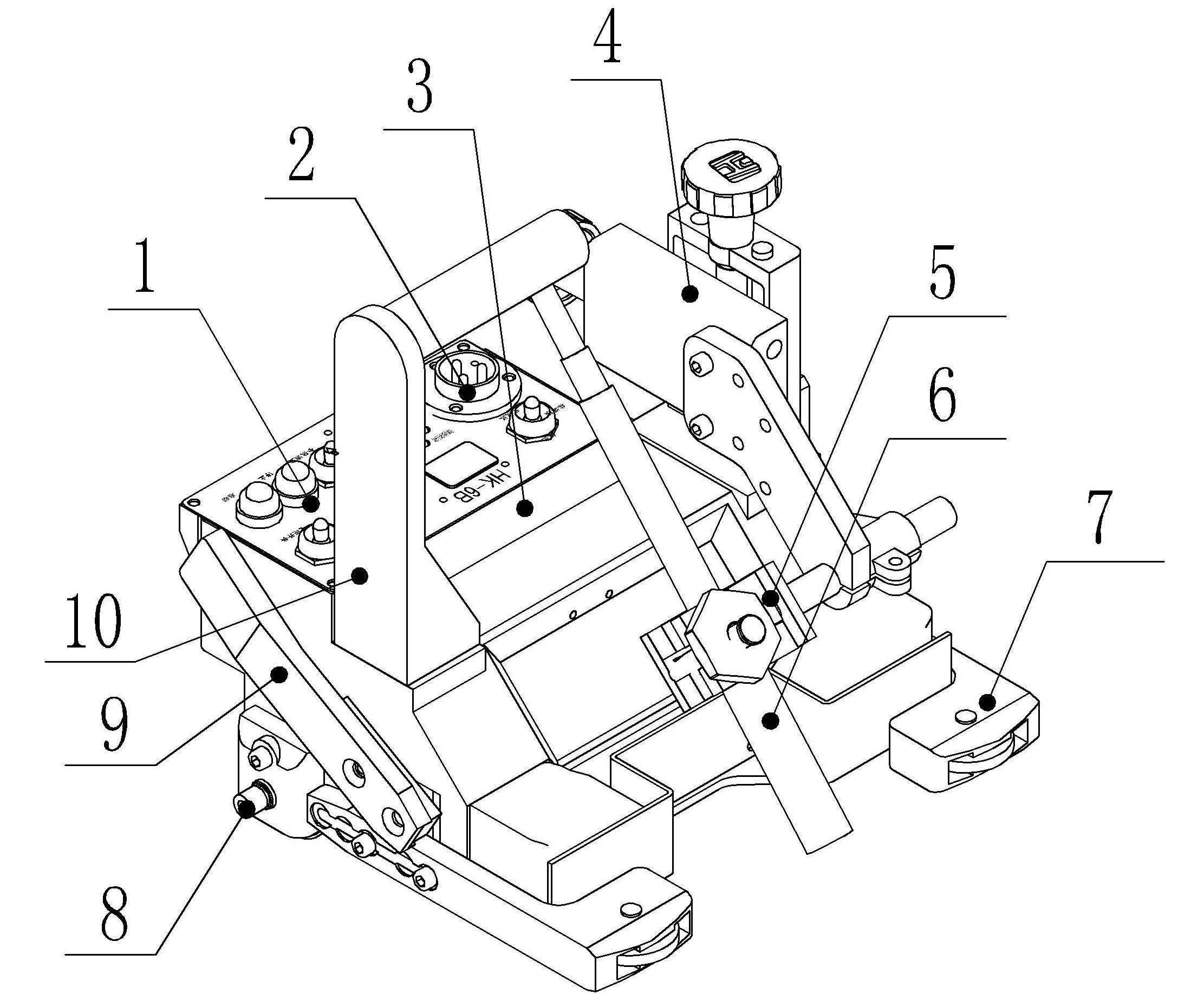

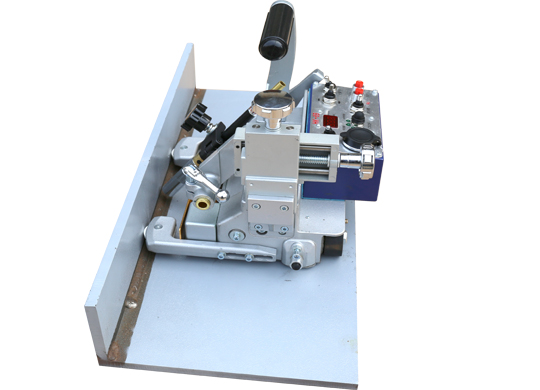

1） 焊炬調整滑塊

起弧點可以利用此裝置進行上/下、前/后的調整，行程各有45mm。

2） 焊炬鎖緊裝置

當安裝焊炬時，必須確保其鎖緊。

3） 導輪及導輪臂

    導輪應緊靠立板，有三種位置選擇

4） 自動停止開關

機器兩端都設有限位開關，即焊接停止開關。

5）  操作面板（后續有詳細說明）

6）  焊炬

7）  金屬插座

此插座為外接電纜插座

此電纜負責小車與送絲機的連接及電力供應。（電纜的另一端有兩個分支，一個接送絲機，另一個接電源。）

5）  驅動輪

6）  焊炬角度調節軸

松開該螺絲，可調整焊槍的角度（40～55°）

7）  提攜手柄

8）  磁控手柄

磁鐵的吸合由此手柄控制，如圖3所示，往上為離，往下為合。

技術規格

裝箱清單

將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整。各包裝組件中包含下列零部件：
