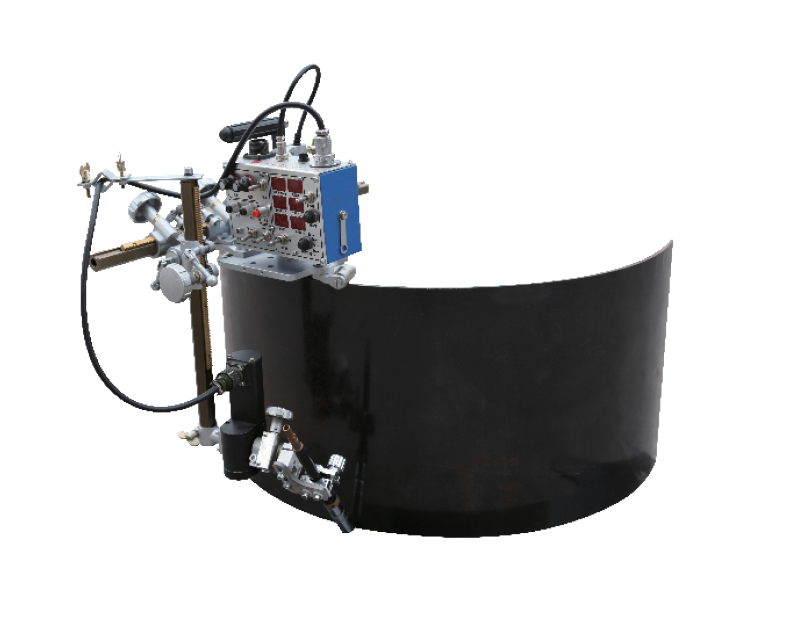

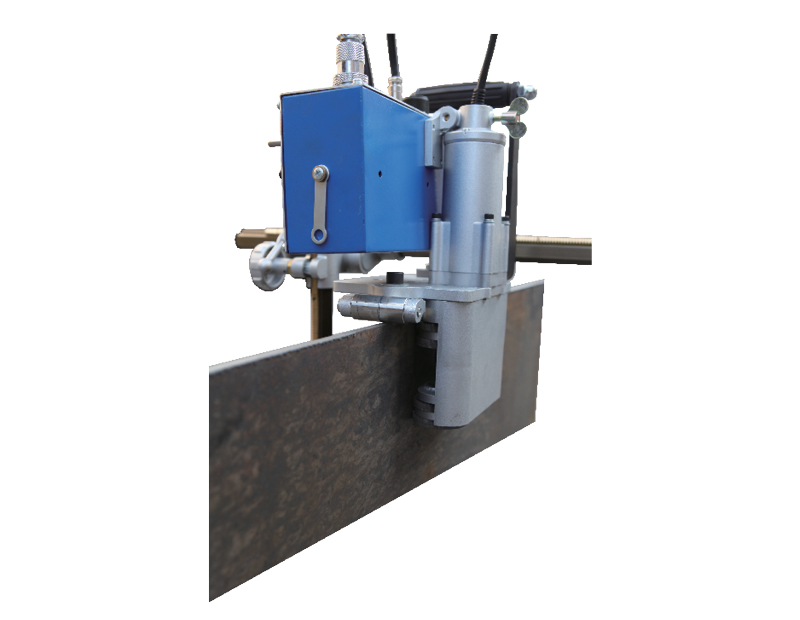

構成說明

1.驅動部分：是驅動小車的裝置，由兩組磁輪，傳動齒輪，驅動電機組成。由于磁滾輪的吸力較大，

能夠牢牢吸附于鋼板上，保證小車的行走軌跡不會改變。

2.導向輪：小車啟動后，由于小車的自身重量全部集中在兩導向輪上，導向輪引導著小車沿著鋼板

上端面滾動爬行。

3. 電器箱：機器的電器元件安置在電器箱內，同時確保電器元件不受粉塵侵蝕。

4. 控制面板：小車的所有功能都集中在控制面板上，詳細內容請閱讀后續“控制面板說明”。

5. 焊槍電纜固定夾：固定焊槍電纜的裝置，為了方便使用焊槍的設施，設計制作采用可旋式電纜夾。

6. 手提手柄：使用此手柄方便機器的轉場與搬運。

7. 升降桿：升降桿連接焊槍夾持器，通過此物件的升降運動，可對焊槍上下高度進行升降調節，保證焊槍與焊縫處于最佳位置。

8. 橫移支架座：可對兩把焊槍的左右距離進行調節。

9. 移動升降座：調節焊槍的上下距離。

10. 角度微調裝置：可對焊槍與焊縫所處的角度進行微調。

11. 工件。

12. 焊槍：直柄或者彎柄，用戶自備。

13. 搖擺器總成

主要技術參數

焊接工藝參數

裝箱清單

將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整。各包裝組件中包含下列零部件：
