本切割機是用氣割過程中必不可少的氧氣來驅動小車，實現自動行走功能，無需其他的任何外接動力源
|

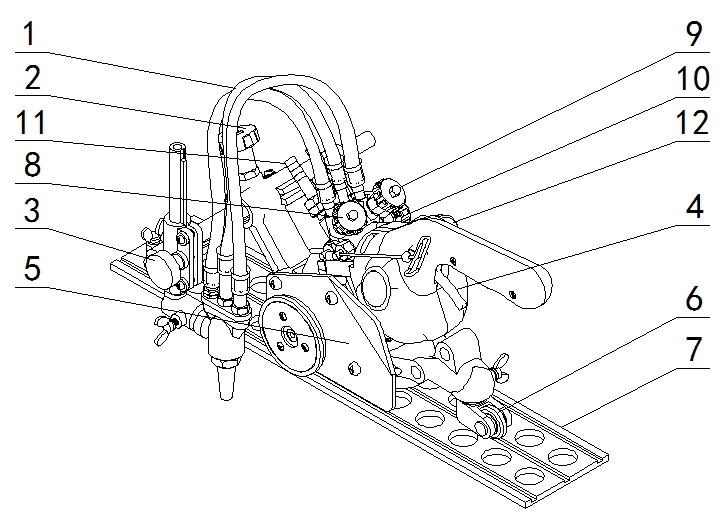

1.輸送氣體的軟管（共三根）。 |
8.預熱氧閥門：調節預熱氧流量大小。 |
|
2.大手輪：調節割炬的左右移動。 |
9.燃氣閥門：調節燃氣流量大小。 |
|
3.小手輪：調節割炬的上下移動。 |
|
|
4. 離合手柄：可脫離減速箱自鎖，便于小車在 軌道上快速移動。 |
10.切割氧閥門：調節切割氧流量大小。 |
|
11.進氣接頭：共兩只，左牙螺紋的接頭是 連接燃氣；右牙螺紋的接頭是連接氧氣。 |
|
|
5.隔熱板：阻礙熱量向機器內部擴散。 |
12.調速手輪：手輪所對應的刻度為“0-10”， 所對應機器速度在0到1000CMM之間 調節。 |
|
6.萬向輪。 |
|
|
7.直線軌道（凹型1800CM）。 |
13.切割氧手柄 |
技術規格
|
1.重量 |
：7.5 Kg |
|
2.機身外形尺寸 |
：390x130x200mm |
|
3.調速控制 |
：機械調速 |
|
4.壓縮空氣工作壓力 |
：0.55 Mpa(Kg/cm2) |
|
5.切割速度 |
：100～1000 mm/min |
|
6.切割厚度 |
: 6-60mm |
|
7.坡口角度 |
: 0-45° |
|
8.切割圓直徑 |
: ø50-ø550mm |
|
9.割嘴 |
: G02(適用于乙炔),G03(適用于炳烷) |
裝箱單
將裝置小心地從包裝箱中取出。
首先，檢查各部件以確認其完整無缺。
下列為應收的標準單割炬配置零部件清單。
|
1.主機 |
：1臺 |
|
2.割炬 |
：1套 |
|
3.割嘴 |
：3只(乙炔) |
|
4.扳手 |
：1套 |
|
5上下移動座 |
：1套 |
|
6.左右移動座（包括大橫移齒條） |
：1套 |
|
7.半徑規（定位螺絲） |
：1個 |
|
8.說明書，合格證 |
：各1份 |
|
9.進氣接頭 |
：1套 |
|
10.球頭螺絲M4 |
：2只 |
|
標準附件 |
|
